CALLA VERDE Style

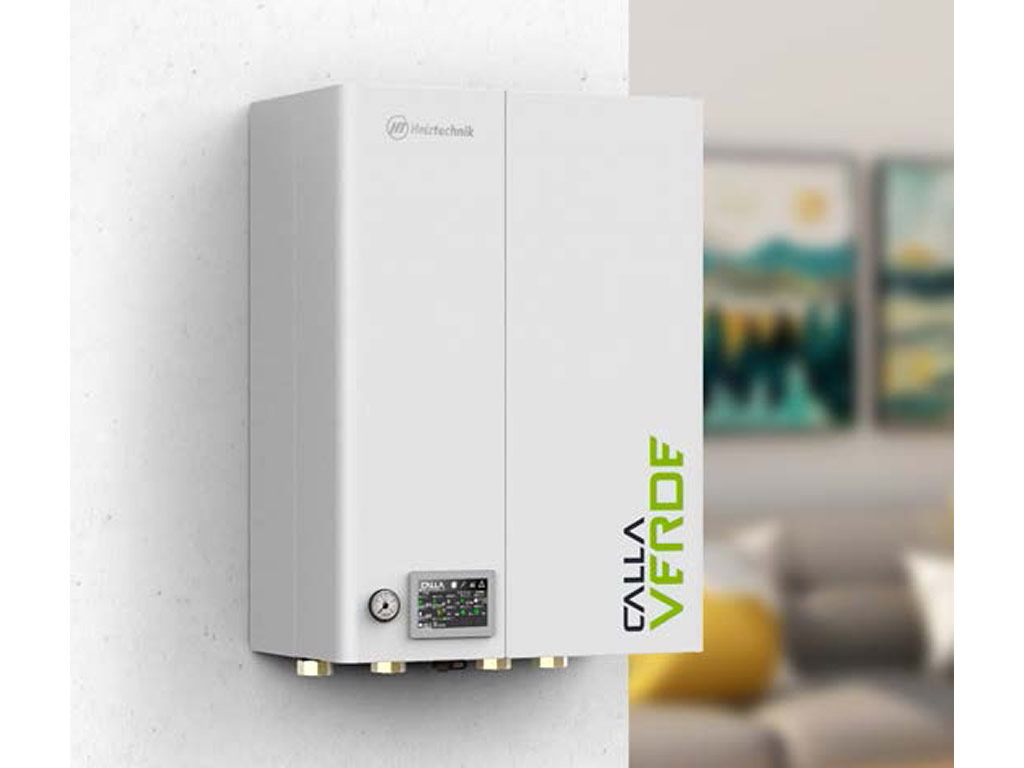

Tepelné čerpadlo monoblok CALLA VERDE M se závěsnám modulem automatiky - Style

Čerpadlo je určeno pro vytápění a chlazení prostor a pro výrobu teplé vody v externím zásobníku.

Kompresor a chladicí systém je umístěn ve venkovní jednotce. Ve vnitřní jednotce je umístěna automatika řídící čerpadlo a hydraulický systém.

Hydraulická část zahrnuje: elektronické oběhové čerpadlo, průtokoměr topné vody, stykače topných těles 3-9 kW, magnetický odlučovač nečistot, bezpečnostní skupina ÚT, (bezp. ventil 3 bary, expanzní nádoba 12 l, tlakoměr ÚT).

Záruka 5 let při splnění záručních podmínek.

Součástí dodávky je: čidlo pokojové teploty a 3/4” diferenční přetlakový ventil (instaluje montážní firma).

Invertorový kompresor Invertorový kompresor Copeland Scroll ™ provoz s širokou modulací výkonu
R452B Chladivo R452B, s nízkým potenciálem globálního oteplování GWP
Barevný, dotykový displej
Spolupráce s fotovoltaickým systémem
-25 °C Efektivní provoz při teplotě -25 °C
65 °C Možnost ohřevu vody až na 65 °C
15 °C Může pracovat při nízkých teplotách topné vody
Odstupňování výkonu Topné těleso 3 - 6 - 9 kW s automatickým odstupňováním výkonuo
Magnetický odlučovač nečistot Magnetický odlučovač nečistot

Charakteristika jednotky tepelného čerpadla CALLA VERDE M s vnitřními moduly:

  • Čerpadlo je vybaveno nejmodernějším invertorovým kompresorem Copeland ScrollTM s proměnnými otáčkami a vysokoumodulací topného výkonu.
  • Velký barevný dotykový displej.
  • Ovládání přes internet.
  • Možnost ovládání celého topného systému.
  • Optimální regulace dle počasí.
  • Kompatibilní s fotovoltaickým systémem.
  • Široký rozsah provozních teplot.
  • Plynule nastavitelné elektronické čerpadlo vodního okruhu.
  • Magnetický odlučovač nečistot.
  • Elektrické topné těleso s odstupňovaným provozem 3, 6, 9kW.
  • Průtokoměr topné vody.
  • Bezpečnostní skupina ÚT.
  • Velmi vysoké hodnoty COP.
  • Velmi tichý provoz díky použití velkého moderního ventilátoruEC.
  • Rekuperace tepla z invertoru.
  • Vyhřívaná spodní část výparníku s chladivem-zabraňuje zamrznutí odkapávací misky.
  • Úplná diagnostika v automatizaci jednotlivých komponent tepelného čerpadla.
  • Možnost provozu při velmi nízkých teplotách topné vody.
  • Moderní design.
  • Konstrukce vnitřní jednotky z pozinkované oceli, plášť spráškovým nástřikem.
  • Vnější konstrukce jednotky z hliníku, práškově lakovaný plášť.
  • Výkon tepelného čerpadla potvrzený certifikovaným evropským zkušebním ústavem v Brně.
Calla Verde M 5 7 9 12 14 16 18 20
Topný výkon [kW] 5 7 9 12 14 16 18 20
Rozměry venk. jednotky (Š x V x H) [mm] 1120 x 860 x 485 1120 x 860 x 485 1360 x 860 x 560 1360 x 860 x 560 1350 x 1505 x 585 1350 x 1505 x 585 1350 x 1505 x 585 1350 x 1505 x 585
Výška stojanu venk. jedn. [mm] 400 400 400 400 - - - -
Hmotnost venk. jedn. [kg] 129 129 148 148 210 212 212 212
Chladivo R452B R452B R452B R452B R452B R452B R452B R452B
Rozsah výkonu -25°C ÷ 40°C -25°C ÷ 40°C -25°C ÷ 40°C -25°C ÷ 40°C -25°C ÷ 40°C -25°C ÷ 40°C -25°C ÷ 40°C -25°C ÷ 40°C
Množství chladiva [kg] 2,5 2,5 2,5 2,7 4,7 5,85 5,85 5,85
Potenciál Globálního Oteplování [GWP] 676 676 676 676 676 676 676 676
Ekvivalent CO2 [t] 1,69 1,69 1,69 1,82 3,18 3,95 3,95 3,95
Maximální proud [A] 15 15 15 3 x 12 3 x 12 3 x 12 3 x 12 3 x 12
Napětí napájení 230V 50Hz 230V 50Hz 230V 50Hz 3 x 400V 50 Hz 3 x 400V 50 Hz 3 x 400V 50 Hz 3 x 400V 50 Hz 3 x 400V 50 Hz

COP
A-7/W351 2,75 2,67 2,57 2,68 2,84 2,87 2,75 2,7
A2/W351 4,12 4,19 4,22 4,16 4,37 4,39 4,37 4,3
A7/W351 5,4 5,51 5,86 5,76 6,2 6,26 6,34 6,4
A12/W351 6,12 6,21 6,46 6,65 7,32 7,14 7,19 7,24
A-7/W551 1,78 1,74 1,89 2,06 2,24 2,03 2,16 2,11
A2/W551 3,15 3,17 3,16 3,17 3,37 3,43 3,4 3,38
A7/W551 4,27 4,3 4,37 4,85 4,96 5,05 4,94 4,91
A12/W551 5,53 5,59 5,63 6,1 6,25 5,9 5,94 5,96

SCOP pro 35 °C (podlahové vytápění) mírné klima (A) 2 / 4 4,25 4,28 4,38 4,35 4,63 4,65 4,63 4,58
Sezonní energetická účinnost [%] 4 167 168 172 171 182 183 182 180
Třída A++ A++ A++ A++ A+++ A+++ A+++ A+++
Jmenovitý tepelný výkon 5 6 7 8 10 13 14 15
Max. výkon dle EN 14511 při A7/W35 5 7 9 12 14 16 18 20
Tbivalent [°C] -7 -7 -7 -7 -7 -7 -7 -7

SCOP pro 55 °C (radiátorové vytápění) mírné klima (A)2 / 4 3,25 3,25 3,33 3,48 3,68 3,65 3,65 3,63
Účinnost [%] 4 127 127 130 136 144 143 143 142
Třída A++ A++ A++ A++ A++ A++ A++ A++
Jmenovitý tepelný výkon 5 6 7 8 10 13 14 15
Max. výkon dle EN 14511 při A7/W55 5 7 9 12 14 16 18 20
Tbivalent [°C] -7 -7 -7 -7 -7 -7 -7 -7

Hladina akustického výkonu LWA3
Normální provoz dB(A) 56 56 50 52 53 54 54 54
Noční provoz dB(A) 55 55 49 51 52 53 53 53

1 Pro dílčí zatížení podle normy EN 14511
2 SCOP shodně s normou 14825:2019
3 Shodně s normou EN 12102-1
4 Regulace VI

Automatika
Barevný dotykový displej
Ovládání přes internet
Regulace celého topného systému
Optimální regulace dle počasí
Elektronické oběhové čerpadlo ÚT / TUV, plynule nastavitelné z řídicí jednotky
Magnetický odlučovač nečistot
Elektrické topné těleso s odstupňovaným provozem 3, 6, 9 kW
Průtokoměr
Bezpečnostní skupina ÚT
Hydraulický systém sestavený v kompaktním provedení.
Závěsné provedení
Tlakoměr topné vody
Stykače topnách těles
Hydraulické připojení v dolní části
Rozměry vnitřní jednotky (W x S x G) 770 x 640 x 400
Hmotnost 40 kg
